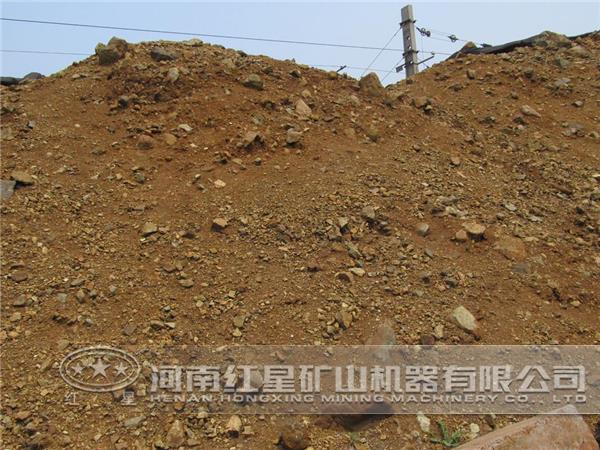

處理物料：鈦砂礦
生產能力：5m3/min
浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。浮選機具有如下特點：吸氣量大，低功耗。每個插槽都吸氣，吸漿和浮選三重功能，自成浮選回路，沒有任何輔助設備，配置水平，便于流程變化。
浮選機現場視頻
浮選機采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接觸界面。

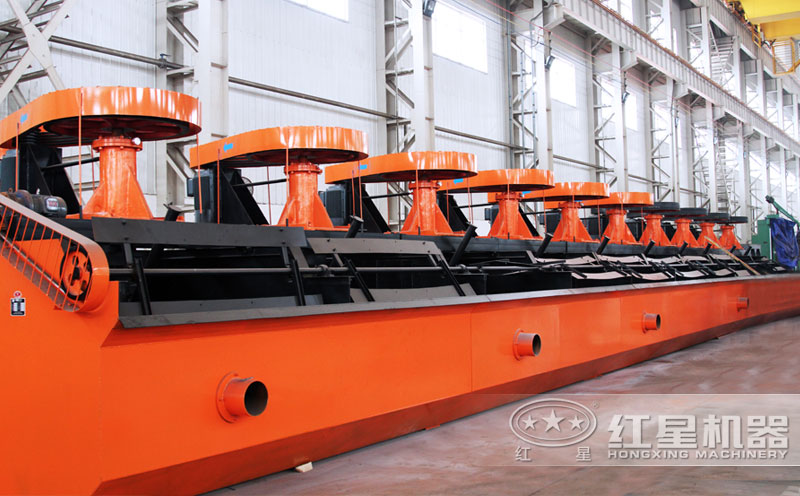

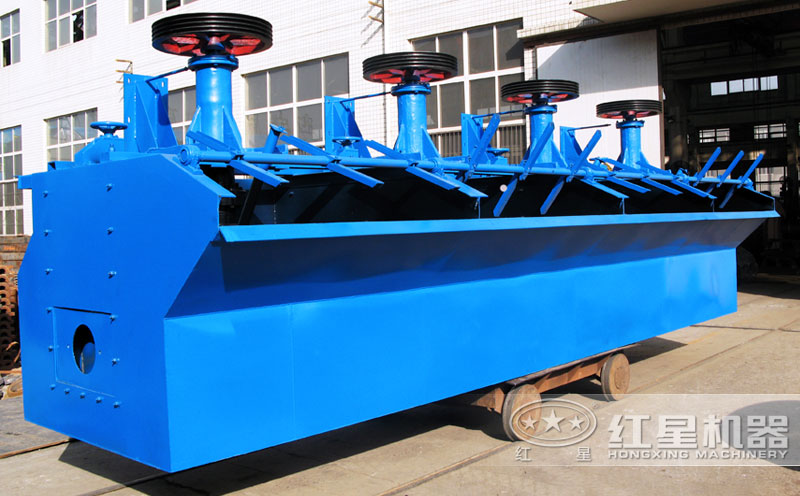

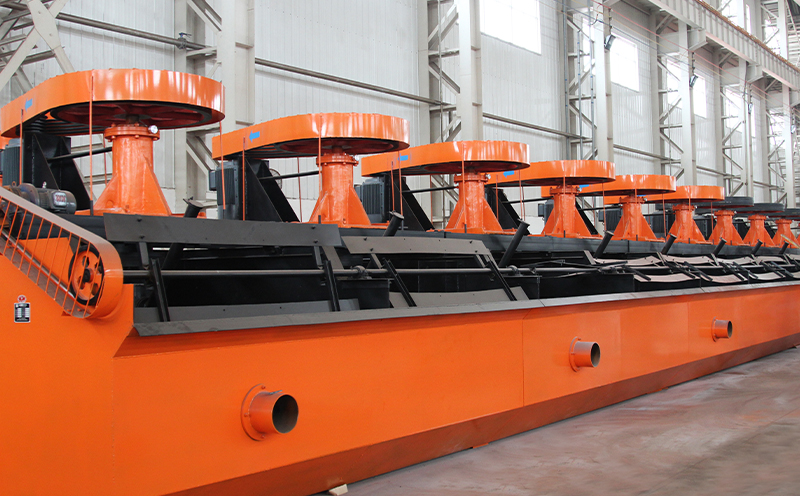

高清圖片
工作原理
浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽。還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到使終成為尾礦。
浮選效果
浮選機是選礦浮選工藝的重要設備，浮選機的浮選效果直接影響了整個浮選工藝的效率及正常運行，因此，浮選機的浮選效果是用戶選購浮選機的重要指標。浮選機的浮選效果不僅受到礦粒、礦漿、藥劑等因素的影響，其關鍵影響因素是浮選機的質量。因此，用戶在選購浮選機時，一定要選購正規生產廠家生產的浮選機，如擁有國內知名品牌的紅星機器生產的浮選機。
使用和保養
1、浮選機的工作能力和工作時間像其他機器一樣是由維修確定并保持對所有的3-4個月的工作一部分的正常工作的主要部分進行了認真檢查，但在新的浮選機的工作較初幾個月應經常檢查。
2、只有熟練的人員可以進行檢查。
3、為了確保易損件及時更換，以減少停機時間，我們必須始終在倉庫保留一套完整的零件。根據不同的情況下，來確定易損件的使用日期和儲備量。
4、必須保證給予浮選機操作人員的一些技術指導和培訓，使他完全熟悉機器。
價格分析
由于浮選機的型號較多，不同的價格具有不同的型號，除了受型號的影響，用戶對設備技術的要求不同，設備價格也是不一樣的，紅星機器結合市場價格，對于設備價格根據用戶投資資金的高低對價格都有不等的優惠活動。具體優惠價格請咨詢點擊在線咨詢

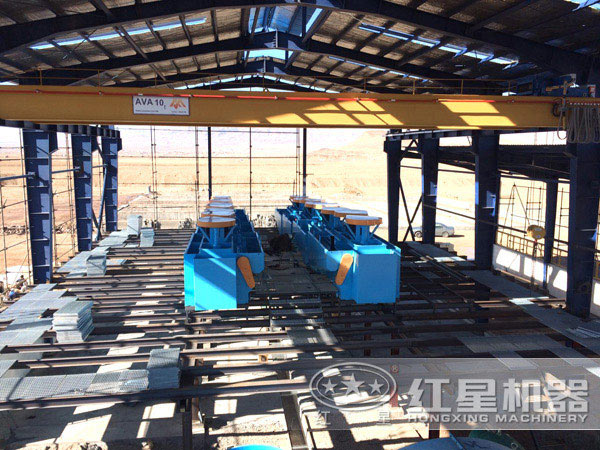

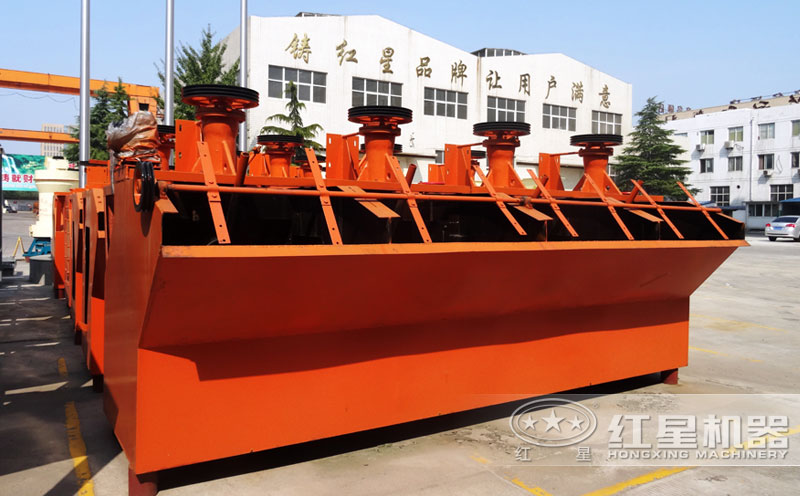

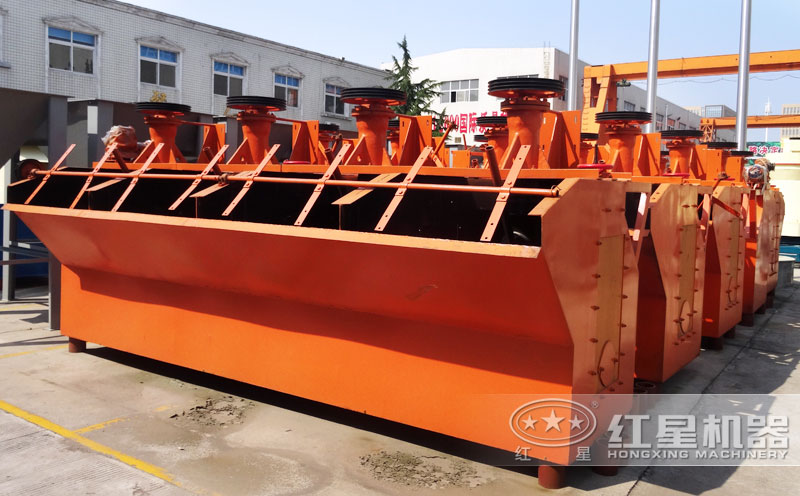

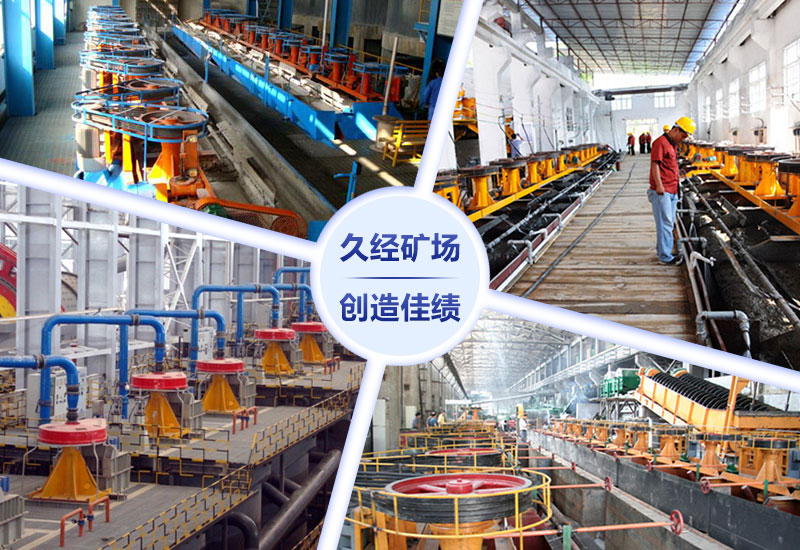

浮選機生產現場
技術參數
- 浮選機
- 攪拌式浮選機
- BF型浮選機
| 類別 | 規格型號 | 有效容積（m³） | 處理能力（m³/min） | 主軸 刮板 | 槽體尺寸（長×寬×高）（m） | 單槽重量 | |||
| 功率 | 轉速（r/min） | 轉速（r/min） | 功率 | ||||||
| XJK型浮選機 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
| XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
| XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
| XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
| XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
| SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
| SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
| SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
| SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
| SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
| SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
| SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
| SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
| JJF型浮選機 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
| JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
| JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
| JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
| JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
| JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 | |
| 型號 | KYF-1 | KYF-2 | KYF-3 | KYF-4 | KYF-8 | KYF-16 | KYF-24 | KYF-38 | |
| 槽體尺寸 | 長 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 寬 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高 | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 2900 | 3400 | |
| 單效重量 | 1.1 | 1.5 | 1.9 | 2.3 | 3.6 | 5.9 | 9.9 | 15.1 | |
| 有效容積（m³） | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生產能力(按礦漿體積計算)(m³/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3—8 | 4—6 | 4—24 | 10—38 | |
| 主軸電動機 | 型號 | Y132M1-6 | Y160M2-8 | Y160L-8 | Y180L-8 | Y200L-8 | Y250M-8 | Y250M-8 | Y280S-8 |
| 功率 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 30 | 37 | |
| 葉輪 | 轉速(r/min) | 960 | 720 | 720 | 970 | 730 | 730 | 730 | 740 |
| 直徑 | 340 | 410 | 480 | 550 | 630 | 740 | 800 | 880 | |
| 高度 | 215 | 256 | 300 | 340 | 390 | 460 | — | 545 | |
| 轉速(r/min) | 281 | 247 | 219 | 200 | 175 | 160 | 150 | 138 | |
| 圓周速度(m/s) | 5 | 5.3 | 5.5 | 5.76 | 5.77 | 6.7 | 6.25 | 6.36 | |
| 刮板電動機 | 型號 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 功率 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 轉速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 刮板 | 轉速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直徑 | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 500 | |
| 鼓風機風壓 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| 最大充氣量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 型號 | 槽容積(m³) | 內部尺寸（長×寬×高）(m) | 空氣吸入量(m³/㎡.min) | 安裝功率 | 電動機型號 | 生產能力（m³/min） | 單槽重量 |
| BF-0.37 | 0.37 | 0.74×0.74×0.75 | 0.9~1.05 | 1.5 | Y90L-4 | 0.2~0.4 | 0.5 |
| BF-0.65 | 0.65 | 0.85×0.95×0.9 | 0.9~1.10 | 3.0 | Y132S-6 | 0.3~0.7 | 1.0 |
| BF-1.2 | 1.2 | 1.05×1.15×1.10 | 1.0~1.10 | 5.5 4.0 | Y132M2-6 Y132M1-6 | 0.6~1.2 | 1.4 |
| BF-2.0 | 2.0 | 1.40×1.45×1.12 | 1.0~1.10 | 7.5 | Y160M-6 | 1.0~2.0 | 1.8 |
| BF-2.8 | 2.8 | 1.65×1.65×1.15 | 0.9~1.10 | 11 | Y180L-8 | 1.4~3.0 | 2.2 |
| BF-4.0 | 4.0 | 1.9×2.0×1.2 | 0.9~1.10 | 15 | Y200L-8 | 2~4 | 2.6 |
| BF-6.0 | 6.0 | 2.2×2.35×1.3 | 0.9~1.10 | 18.5 | Y225S-8 | 3~6 | 3.3 |
| BF-8.0 | 8.0 | 2.25×2.85×1.4 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 4~8 | 4.2 |
| BF-10 | 10 | 2.25×2.85×1.7 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 5~10 | 4.7 |
| BF-16 | 16 | 2.85×3.8×1.7 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 8~16 | 8.4 |
| BF-20 | 20 | 2.85×3.8×2.0 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 10~20 | 8.7 |
| BF-24 | 24 | 3.15×4.15×2.0 | 0.9~1.10 | 45 | Y280M-8 | 12~24 | 9.2 |
